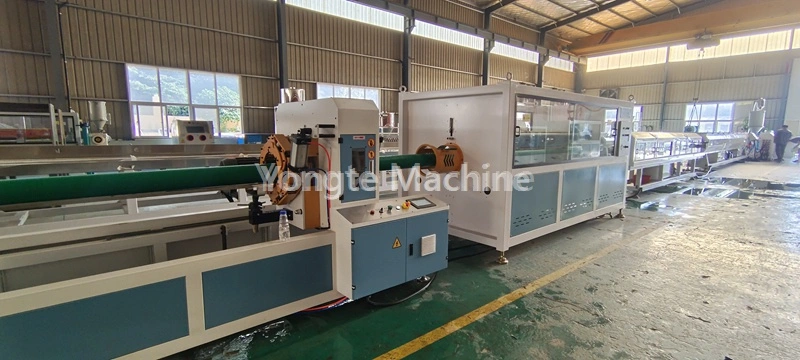

315-630 ملی میٹر بڑے قطر پیئ پائپ بنانے والی مشین
Model:315-630mm
Yongte 315-630mm بڑے قطر کی PE پائپ بنانے والی مشین 500kg/h کی گنجائش کے ساتھ بڑے HDPE پائپ بنانے کے لیے اعلیٰ خودکار پروڈکشن لائن ہے۔
Yongte کی 315-630mm بڑے قطر کی PE پائپ بنانے والی مشین ایک مکمل خودکار مربوط اخراج کا نظام ہے جو خاص طور پر PE80/PE100 خام مال کے لیے تیار کیا گیا ہے، جس میں خام مال کے اختلاط، اخراج، شکل دینے، کولنگ، مارکنگ، کٹنگ اور تیار شدہ اسٹیکنگ کا احاطہ کیا گیا ہے۔
یہ مکمل پائپ بنانے والی مشین میونسپل پانی کی فراہمی، گیس کی نقل و حمل، صنعتی نکاسی آب، زرعی آبپاشی اور کمیونیکیشن شیتھ پائپ مینوفیکچرنگ کے عالمی معیارات پر پورا اترتی ہے۔ اس میں مطابقت پذیر مستحکم آپریشن، اعلی 350 کلوگرام فی گھنٹہ اخراج کی صلاحیت اور پائپ کی سطح کا مستقل معیار، درمیانے اور بڑے پائپ مینوفیکچررز کے لیے مثالی ہے جو ملکی اور بیرون ملک مارکیٹ شیئر کو بڑھا رہے ہیں۔
عمل کا بہاؤ
پیئ رال + کلر ماسٹر بیچ → مکسنگ → ویکیوم فیڈنگ → ڈرائینگ → ایکسٹروڈر پلاسٹکائزنگ (180-210℃) → مولڈ فارمنگ → ویکیوم کیلیبریٹنگ → ملٹی اسٹیج سپرے کولنگ → لیزر پرنٹنگ → پل آف کرشن → فکسڈ لینتھ کٹنگ پروڈکٹ → فکسڈ لینتھ کٹنگ اسٹیک
پروڈکٹ پیرامیٹر
| تکنیکی | پیرامیٹر | ریمارکس |
| خام مال | ایچ ڈی پی ای | یہ نیا مواد یا اعلی معیار کا ری سائیکل مواد استعمال کر سکتا ہے۔ |
| پائپ قطر | 315-630 ملی میٹر | 315-630mm کے لئے اپنی مرضی کے مطابق سائز |
| ایکسٹروڈر ماڈل | SJ120/36 | قطر 120 ملی میٹر، L/D تناسب 36:1 |
| اخراج کی صلاحیت | 500 کلوگرام فی گھنٹہ | خام مال کی تشکیل اور عمل کے پیرامیٹرز میں معمولی تغیرات |
| مین موٹر پاور | 160kW | انوونس سروو موٹر |
| پیداوار لائن کی رفتار | 0-3m/منٹ | تعدد سایڈست |
| کل انسٹال پاور | تقریباً 250 کلو واٹ | بشمول معاون سامان اور حرارتی طاقت |
| بجلی کی کھپت | تقریباً 130 کلو واٹ | مستحکم پیداوار کے دوران اصل بجلی کی کھپت |
| کولنگ سسٹم | 9m ویکیوم شیپنگ + 9m سپرے کولنگ | یقینی بنائیں کہ PE پائپ اچھی طرح سے بنے ہوئے ہیں اور مکمل طور پر ٹھنڈے ہوئے ہیں۔ |
| صحت سے متعلق کاٹنے | ±1 ملی میٹر | مستقل لمبائی چپ لیس کٹنگ کی خرابی کنٹرول |
| کام کرنے والی وولٹیج | 380V/50Hz (تین فیز) | کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے |
| آلے کی کل لمبائی | تقریباً 36 میٹر |
|
پروڈکٹ کی تفصیلات
| 1. مواد کو کھانا کھلانا اور خشک کرنا: | پولی تھیلین مواد کو ویکیوم فیڈر کے ذریعے ایکسٹروڈر کے خشک کرنے والے ہوپر میں خود بخود لے جایا جاتا ہے، جہاں نمی کو ختم کیا جاتا ہے تاکہ مواد کی نمی کو 0.1 فیصد سے کم رکھا جائے، اس طرح مصنوعات کے معیار کو یقینی بنایا جاتا ہے۔ |
|
| 2. پیئ پائپ ایکسٹروڈر: | سسٹم کو SJ120/36 اعلی کارکردگی والے سنگل سکرو ایکسٹروڈر سے لیس کیا گیا ہے، جس میں 90KW توانائی کی بچت کرنے والی سروو موٹر (جس کے نتیجے میں بجلی کی کھپت میں تقریباً 20% کمی واقع ہوتی ہے)، ایک ڈائریکٹ ڈرائیو گیئر باکس (اعلی ٹرانسمیشن کی کارکردگی کو یقینی بنانا اور مینٹیننسپلیئر پہننے کا سامان) شامل ہے۔ سنکنرن سے بچنے والا اسکرو بیرل (38CrMoALA الائے اسٹیل اور پریزیشن نائٹرائیڈ سے بنایا گیا ہے)، ایک موثر انفراریڈ ہیٹنگ کوائل سسٹم، اور ایک خودکار ٹمپریچر کنٹرول سسٹم (جس میں Omron کا ہائی پریسجن ٹمپریچر کنٹرولر ہے)۔ یہ نفیس اجزاء اجتماعی طور پر مستحکم مواد کے پگھلنے، یکساں اخراج کے دباؤ اور پیداوار کے پورے عمل میں مصنوعات کے معیار کو یقینی بناتے ہیں۔ |
|
| 3. مارکنگ لائن ایکسٹروڈر: | SJ35 ایکسٹروڈر کو PE پائپوں پر نشان زدہ لائنوں کو پرنٹ کرنے کے لیے استعمال کیا جاتا ہے۔ یہ یا تو ایک سنگل مارکنگ لائن یا متعدد مارکنگ لائنیں تیار کرنے کی صلاحیت رکھتا ہے، جو گاہک کی تصریحات کے مطابق ہے۔ |
|
| 4. خصوصی پیئ پائپ مولڈ: | مواد کے یکساں اخراج کو یقینی بنانے کے لیے سڑنا ایک ٹوکری یا سرپل ڈھانچے کے ڈائی ہیڈ سے لیس ہے۔ |
|
| 5. ویکیوم کیلیبریشن ٹینک: | ایکسٹروڈڈ ٹیوب خالی جگہوں کو سخت جہتی درستگی کے لیے ویکیوم جذب (0.06–0.08 MPa) کے ذریعے تیزی سے کیلیبریٹ کیا جاتا ہے۔ ملٹی زون ویکیوم کنٹرول اور پانی کی گردش کولنگ کے ساتھ فوڈ گریڈ سٹینلیس سٹیل ٹینک تیز رفتار پیداوار کے دوران مسلسل گول پن، ہموار سطح اور سخت برداشت کو یقینی بناتا ہے۔ |
|
| 6. سپرے کولنگ ٹینک: | پانی کو 20°C سے کم رکھنے کے لیے ملٹی اسٹیج سپرے کولنگ کا استعمال کرتا ہے تاکہ تیز، حتیٰ کہ پائپ کو ٹھنڈا کیا جا سکے۔ سٹینلیس سٹیل کی تعمیر سنکنرن مزاحمت اور طویل مدتی استحکام کو یقینی بناتی ہے۔ |
|
| 7. پل آف ٹریکشن مشین: | یکساں لمبائی اور مستحکم پیداوار کے لیے پیئ پائپوں کو مستقل طور پر کھینچتا ہے۔ صحت سے متعلق کنٹرول مسلسل تناؤ کو برقرار رکھتا ہے، اخترتی کو روکتا ہے اور جہتی درستگی کو یقینی بناتا ہے۔ |
|
| 8. سیاروں کا کٹر: | کٹر ہموار، گڑ سے پاک کناروں کے ساتھ خودکار فکسڈ لمبائی، چپ فری کٹنگ کو قابل بناتا ہے، خاص طور پر چھوٹے سے درمیانے قطر کے PE پائپوں کے لیے موزوں ہے۔ اس کا درست کاٹنے کا طریقہ کار مسلسل لمبائی کی درستگی کو یقینی بناتا ہے اور پیداوار کے دوران مواد کے ضیاع کو کم کرتا ہے۔ |
|
| 9. لیزر پرنٹنگ مشین: | مشین لیزر ٹکنالوجی کا استعمال کرتے ہوئے اصل وقت میں مصنوعات کی تفصیلات اور بیچ کی معلومات دکھاتی ہے، بغیر استعمال کی اشیاء کی ضرورت ہوتی ہے۔ |
|
| 10. اسٹیکنگ ریک: | مختلف لمبائیوں/اسٹوریج کی ضروریات کے لیے ایڈجسٹ اونچائی/پرتوں کے ساتھ، تیار شدہ پائپوں کو خودکار طور پر ترتیب سے اسٹیک کرتا ہے۔ مضبوط فریم + اینٹی سلپ ڈیزائن مستحکم اسٹیکنگ اور آسان ہینڈلنگ کو یقینی بناتا ہے، اسٹوریج کی کارکردگی کو بہتر بناتا ہے۔ |
|
| 11. الیکٹرک کنٹرول سسٹم: | ہمارے برقی اجزاء بین الاقوامی سطح پر مشہور اعلیٰ معیار کے برانڈز کا استعمال کرتے ہیں، بشمول ABB فریکوئنسی کنورٹرز، سیمنز/شنائیڈر کانٹیکٹرز، اومرون ٹمپریچر کنٹرولرز، سیمنز پی ایل سی کنٹرول سسٹم، اور انوونس سروو موٹرز۔ |
|
پروڈکٹ کی درخواست
1. HDPE (Polyethylene) پائپوں کو عالمی سطح پر ہائی پرفارمنس فلوئڈ کنوینس سلوشنز کے طور پر پہچانا جاتا ہے، جو ان کے لیے مشہور ہیں۔
(1) صنعت کی معروف سنکنرن مزاحمت (کیمیکلز، تیزابوں اور الکلیسوں کے لیے بے اثر)
(2) لیک پروف ہیٹ فیوزڈ جوڑ (سیجج کے خطرے کو ختم کرنا)
(3) ماحول دوست غیر زہریلا مرکب (ISO 14001 اور فوڈ گریڈ کے معیار کے مطابق)
(4) توسیع شدہ سروس لائف (عام آپریٹنگ حالات کے تحت 50 سال تک تصدیق شدہ)
2. ان کی استعداد انہیں متنوع شعبوں میں ایک ترجیحی انتخاب بناتی ہے:
(1) رہائشی/تجارتی پانی کی فراہمی کے نیٹ ورک
(2) میونسپل سیوریج اور بارش کے پانی کی نکاسی کا نظام
(3) بڑے پیمانے پر زرعی آبپاشی کے منصوبے
(4) کیمیکلز، سلورریز، اور کمپریسڈ ہوا کی نقل و حمل کے لیے صنعتی ایپلی کیشنز۔
Yongte مشین کے فوائد - انسانی میکانی ڈیزائن اور پائیدار معیار
کئی دہائیوں کی انتھک جدت طرازی اور عمدگی کے لیے ایک اٹل عزم کے ذریعے، ہماری کمپنی ہماری پلاسٹک پائپ مشینری کی تعمیر میں اعلیٰ طاقت، کھرچنے سے بچنے والے مواد کے روزگار پر اصرار کرتی ہے۔ ان میکانزم کو بار بار آپریشن اور شدید ماحولیاتی حالات کے سنکنار اثرات سے جڑے لباس اور آنسو کے خلاف ان کی لچک کی ضمانت دینے کے لیے پیچیدہ جعل سازی کے عمل اور وسیع، سخت معیار کے جائزوں کا نشانہ بنایا جاتا ہے۔
1. توانائی کی بچت سروو ڈرائیو سسٹم
Inovance برانڈ سروو موٹر سے لیس، روایتی اسینکرونس موٹر کے مقابلے میں 15-20% بجلی کی بچت کا احساس کریں۔ عین مطابق ٹارک اور رفتار کنٹرول، کم شور اور کمپن، طویل سروس کی زندگی اور کم دیکھ بھال کی لاگت۔
2. مکمل آٹومیشن کے ذریعے لیبر لاگت میں 30% کمی
مکمل خودکار کھانا کھلانا، ذہین درجہ حرارت کنٹرول، آٹو فکسڈ لینتھ کٹنگ اور اسٹیکنگ بغیر پائلٹ کے بنیادی پروڈکشن آپریشن کا احساس کرتی ہے۔ انٹیگریٹڈ PLC سنٹرل کنٹرول تمام پروڈکشن پیرامیٹرز کا انتظام کرتا ہے، آپریشن کے عمل کو آسان بناتا ہے اور لیبر ان پٹ کو بڑی حد تک کم کرتا ہے۔
3. ہیوی ڈیوٹی پائیدار سٹیل فریم
مشین کی بنیاد ٹھوس سٹیل پلیٹ CNC کاٹنے اور پالش کرنے، 20 سال سے زیادہ فریم سروس کی زندگی کو اپناتی ہے۔ زنگ اور سنکنرن سے بچنے کے لیے تمام مواد اور پانی کے رابطے والے حصے 304 سٹینلیس سٹیل استعمال کرتے ہیں۔
4. الٹرا پہن مزاحم سکرو اور بیرل
پریمیم بائی میٹالک اسکرو اور SKD لیپت بیرل کو اپنائیں، سروس لائف روایتی 38CrMoAlA الائے اسٹیل سکرو بیرل سے 1.5–2 گنا لمبی ہے، کلائنٹس کے لیے اسپیئر پارٹس کی تبدیلی کی لاگت کو کم کریں۔
5. معیاری بین الاقوامی برقی اجزاء
تمام الیکٹرک پرزے دنیا کے مشہور برانڈز کو اپناتے ہیں، واضح نشانوں کے ساتھ صاف ستھرا ترتیب دی گئی وائرنگ۔ پوری برقی کابینہ نے سخت حفاظتی امتحان پاس کیا، EN60204-1 اور EMC EN61000 سیریز کے معیارات کے مطابق۔
6. پری شپمنٹ ٹیسٹ اور اوورسیز سروس مکمل کریں۔
تمام مشینیں ڈیلیوری سے پہلے مکمل رننگ ٹیسٹ سے گزرتی ہیں تاکہ مستحکم پیداوار اور پائپ کے بہترین معیار کی ضمانت دی جا سکے۔ پیشہ ورانہ انجینئرنگ ٹیم دنیا بھر میں سائٹ پر تنصیب، کمیشننگ اور کارکنوں کی تربیت کی خدمات فراہم کرتی ہے۔
کامیاب مقدمات
Yongte اعلیٰ معیار کی، جدید ترین، جدید پلاسٹک پائپ مشینیں بنانے کے لیے وقف ہے۔ یہ مشینیں صنعتی معیارات سے تجاوز کرنے والے حل فراہم کرنے کے لیے جدید مواد سائنس، درستگی انجینئرنگ، اور ذہین کنٹرول سسٹمز کو مربوط کرتی ہیں۔ بنیادی اجزاء کی جاری R&D سے چلنے والی اصلاح کے ذریعے، (جیسے کہ سکرو ایکسٹروڈرز اور کیلیبریشن یونٹس، اور پیداواری عمل، Yongte کی 315-630mm PE پائپ بنانے والی مشین نے ملکی اور بین الاقوامی دونوں مارکیٹوں میں اعلیٰ شناخت حاصل کی ہے۔ ایشیا، یورپ اور امریکہ میں تنصیبات کا دورانیہ بہت زیادہ ہے۔
