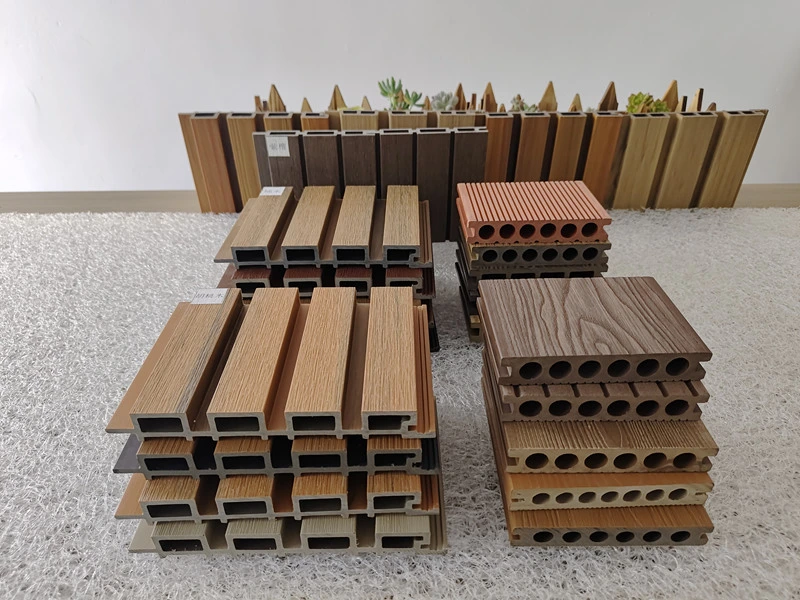

پلاسٹک کے ضیاع سے WPC کی پیداوار کا فارمولا اور مواد

مواد کا نام

فنکشن اور نوٹس

فارمولہ مقدار

پیئ/پی پی پلاسٹک (ری سائیکل فلیکس یا دانے دار)

 لکڑی-پلاسٹک کے مرکب پروفائل کے بنیادی پولیمر میٹرکس کے طور پر کام کرتا ہے، لکڑی کے پاؤڈر اور دیگر فلرز کو ایک مربوط ڈھانچے میں باندھنے کا کام کرتا ہے جبکہ حتمی پروڈکٹ کو ضروری تھرمو پلاسٹک پروسیس ایبلٹی اور سختی فراہم کرتا ہے۔

25-30%

لکڑی کا پاؤڈر

 جو کمپوزٹ کے اہم بایو بیسڈ ریانفورسنگ فلر کے طور پر کام کرتا ہے، تیار شدہ پروفائل کی پیداواری لاگت کو نمایاں طور پر کم کر سکتا ہے جبکہ مصنوعات کی سختی اور جہتی استحکام کو بہتر بنا سکتا ہے۔ یہ عام طور پر جنگلات کی پروسیسنگ کی باقیات یا زرعی فضلہ سے اخذ کیا جاتا ہے، جو وسائل کے کم کاربن سرکلر استعمال کی سمت کے مطابق ہے۔

50-70%

CaCo3

 جسے عام طور پر فارمولے میں غیر نامیاتی فلر کے طور پر استعمال کیا جاتا ہے، مواد کی لاگت کو مزید کم کر سکتا ہے، تیار شدہ پروفائل کی گرمی کی مزاحمت اور سطح کے سکریچ مزاحمت کو بہتر بنا سکتا ہے، اور ایکسٹروشن مولڈنگ کے دوران پروڈکٹ کے سکڑنے کی مجموعی شرح کو ایڈجسٹ کر سکتا ہے۔

0-10%

کپلنگ ایجنٹ

جو کہ نامیاتی پولیمر میٹرکس اور غیر نامیاتی فلرز/بایوماس فلرز کے درمیان مطابقت پیدا کرنے والے کے طور پر کام کرتا ہے، مختلف قطبین کے ساتھ دو مرحلوں کے درمیان انٹرفیشل بائنڈنگ فورس کو مؤثر طریقے سے بہتر بنا سکتا ہے، فلرز کے غیر مساوی پھیلاؤ کے مسئلے سے بچ سکتا ہے اور مصنوعات کی مکینیکل خصوصیات کو کم کر سکتا ہے۔

0.8-1.5%

پیئ موم

 یہ ایکسٹروژن پروسیسنگ میں عام طور پر استعمال ہونے والا اندرونی اور بیرونی چکنا کرنے والا ہے، پولیمر پگھلنے اور پروسیسنگ آلات کے درمیان رگڑ کو مؤثر طریقے سے کم کر سکتا ہے، اخراج کے دوران پگھلنے کی روانی کو بہتر بنا سکتا ہے، اور تشکیل شدہ پروفائل کو ہموار سطح حاصل کرنے میں مدد کرتا ہے۔ ایک معقول حد میں شامل ہونے پر یہ مصنوعات کی مکینیکل خصوصیات کو نمایاں طور پر متاثر نہیں کرے گا۔

1.2-2.0%

سٹیرک ایسڈ

یہ ایکسٹروشن پروسیسنگ میں ایک روایتی کم لاگت والا چکنا کرنے والا ہے، اخراج کے نظام میں پگھلنے کے اخراج کو فروغ دینے میں اچھا کردار ادا کر سکتا ہے، فارمولے کے مجموعی چکنا توازن کو ایڈجسٹ کرنے کے لیے پی ای ویکس جیسے دیگر چکنا کرنے والے مادوں کے ساتھ تعاون کر سکتا ہے، اور ایکسٹروڈ پروفائل کی سطح کی چمک کو بہتر بنانے میں مدد کرتا ہے۔ یہ وسیع پیمانے پر مختلف نظر ثانی شدہ polyolefin اخراج فارمولوں میں استعمال کیا جاتا ہے

1.5-2%

روغن (اختیاری)

یہ بنیادی طور پر مختلف ظاہری ضروریات کو پورا کرنے کے لئے مخصوص رنگوں کے ساتھ WPC کور پرت کی حتمی اخراج شدہ مصنوعات کو عطا کرنے کے لئے استعمال کیا جاتا ہے۔

 اپنی مرضی کے مطابق رنگ کے لئے

اینٹی یووی ایجنٹ (اختیاری)

یہ WPC کور لیئر فارمولیشنز کے لیے ایک اختیاری اضافی ہے، جو بنیادی طور پر تیار شدہ مصنوعات کی موسمی مزاحمت کو بہتر بنانے کے لیے استعمال ہوتا ہے۔ جب پروڈکٹ کو بیرونی ماحول میں استعمال کیا جاتا ہے تو یہ الٹرا وائلٹ تابکاری کی وجہ سے پولیمر مواد کے انحطاط اور عمر بڑھنے کو کم کر سکتا ہے، اور WPC پروڈکٹ کی سروس لائف کو مؤثر طریقے سے طول دے سکتا ہے۔ یہ عام طور پر اس وقت شامل کیا جاتا ہے جب پروڈکٹ میں طویل مدتی بیرونی استعمال کی ضروریات ہوتی ہیں۔

حسب ضرورت 0.1-0.3%

اینٹی آکسیجن ایجنٹ (اختیاری)

یہ ایک فعال اضافی ہے جو اعلی درجہ حرارت کے اخراج کی پروسیسنگ اور طویل مدتی خدمات کے دوران پولیمر میٹرکس کے آکسیڈیٹیو انحطاط کو مؤثر طریقے سے روک سکتا ہے، تیار شدہ مصنوعات کو آکسیڈیشن کی وجہ سے ٹوٹ پھوٹ، کریکنگ اور کارکردگی میں انحطاط جیسے مسائل کو ظاہر ہونے سے روکتا ہے۔ یہ اینٹی یووی ایجنٹ کے ساتھ مشترکہ طور پر ڈبلیو پی سی مصنوعات کی عمر بڑھنے کے خلاف مزاحمت کو بہتر بنانے کے لیے تعاون کر سکتا ہے، جو بیرونی لکڑی کے پلاسٹک کے فارمولوں میں ایک عام اضافہ ہے۔

حسب ضرورت 1-3%

شریک اخراج مواد (اختیاری)

یہ WPC شریک اخراج کے عمل کے لیے ضروری مواد ہے، جو عام طور پر بنیادی بنیاد کے مواد، روغن، اور کیمیائی اضافے کے ذریعے بنایا جاتا ہے۔ روایتی WPC مواد کے مقابلے میں، شریک اخراج مواد مصنوعات کو زیادہ خروںچ سے مزاحم، داغ مزاحم اور موسم سے مزاحم سطح کے ساتھ مربوط کو-ایکسٹروژن مولڈنگ کے ذریعے عطا کر سکتا ہے، جو مصنوعات کی مجموعی سروس کی کارکردگی اور سروس لائف کو مزید بہتر بنا سکتا ہے۔

شریک اخراج کے لیے بیرونی پائیدار پرت، 0.5-1.2 ملی میٹر موٹائی
