Yongte Extruder الیکٹریکل کنٹرول کابینہ نے معیار اور ڈیزائن کو بہتر بنایا

Yongte Extruder الیکٹریکل کنٹرول کیبنٹ: فوائد اور اہم خصوصیات

مجموعی ساخت اور ترتیب

Yongte الیکٹریکل کنٹرول کیبنٹ برائے پلاسٹک ایکسٹروڈرز ایک صنعتی درجے کا کنٹرول سسٹم ہے جو خاص طور پر Yongte پلاسٹک کے اخراج لائنوں کے لیے ڈیزائن کیا گیا ہے۔ یہ بجلی کی تقسیم، منطقی کنٹرول، سگنل ٹرانسمیشن، اور پورے اخراج کے نظام کے لیے حفاظتی تحفظ فراہم کرتا ہے۔

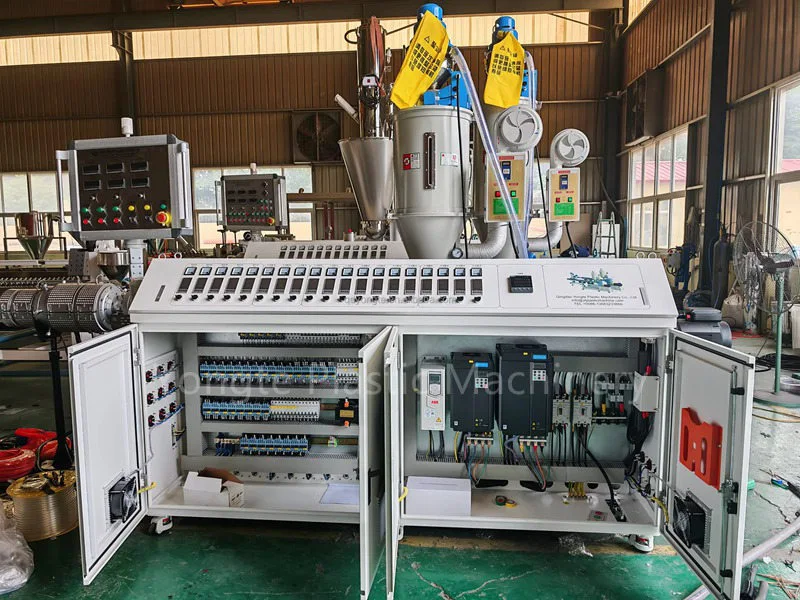

لے آؤٹ ڈیزائن کی جھلکیاں

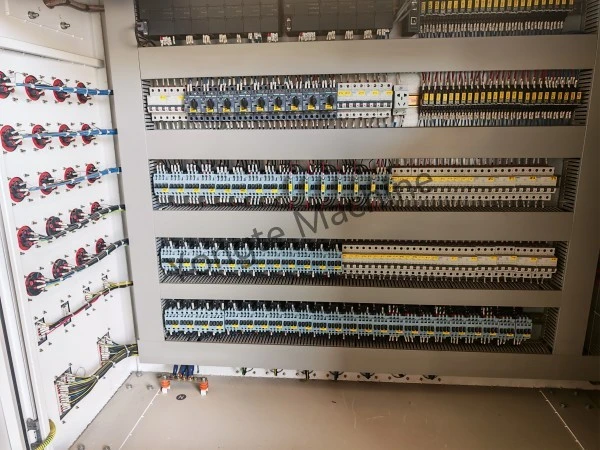

- پرتوں والا ماڈیولر لے آؤٹ: کابینہ میں ملٹی لیئر افقی زوننگ ڈیزائن کی خصوصیات ہیں، جو اوپر سے نیچے ترتیب دی گئی ہیں:

- اوپر کی پرت: PLC اور کنٹرول ماڈیولز؛ ٹرمینل بلاکس (سگنل وائرنگ ایریا)

- درمیانی تہہ: مین سرکٹ بریکرز، برانچ ایئر سوئچز، رابطہ کار/ریلے گروپس

- نچلی پرت: ہائی ڈینسٹی انٹرمیڈیٹ ریلے؛ ٹرمینل بلاکس (I/O سگنل ایریا)

- بائیں طرف: کیبل انلیٹ/آؤٹ لیٹ ٹرمینلز؛ گراؤنڈنگ اور ایکوپوٹینشل بانڈنگ ٹرمینلز

- کلیئر زوننگ اور پاور اور کنٹرول سرکٹس کی جسمانی علیحدگی: ہائی کرنٹ پاور اجزاء (جیسے مین بریکرز، کنٹیکٹرز) کو کم وولٹیج کنٹرول عناصر (جیسے ریلے، سگنل ٹرمینل بلاکس) سے جسمانی طور پر الگ کیا جاتا ہے تاکہ برقی مقناطیسی مداخلت کو ختم کیا جا سکے اور دیکھ بھال کو آسان بنایا جا سکے۔

- معیاری وائرنگ اور پریمیم کاریگری: تمام کیبلز کلر کوڈڈ ہیں (فی صنعتی معیارات—سرخ (L1)، نیلا (L2)، پیلا (L3)، سیاہ (غیر جانبدار)، اور سبز/پیلا (زمین)—پاور اور کنٹرول سرکٹس کے لیے۔ ٹرمینل بلاکس یکساں طور پر شمار کیے گئے ہیں، اور صنعتی وائرنگ کو دوبارہ ترتیب دیا گیا ہے، اور وائرنگ کو دوبارہ ترتیب دیا گیا ہے۔ تنصیبات

1. بنیادی فوائد اور تکنیکی خصوصیات

اعلی وشوسنییتا اور حفاظت

- جامع تحفظ کا نظام:

ملٹی اسٹیج ایئر سوئچز اور سرکٹ بریکرز مرکزی پاور سپلائی اور انفرادی برانچ بوجھ دونوں کے لیے مربوط اوورلوڈ، شارٹ سرکٹ، اور بقایا کرنٹ (لیکیج) تحفظ فراہم کرتے ہیں—کیسکیڈنگ کی ناکامیوں کو روکتے ہیں اور نظام کے وسیع آپریشنل تسلسل کو یقینی بناتے ہیں۔

ہائی وولٹیج انتباہی لیبل کابینہ کے بیرونی حصے پر چسپاں ہوتے ہیں، اور کابینہ کے دروازے میں ایک حفاظتی انٹرلاک شامل ہوتا ہے جو کھلنے پر خود بخود بجلی کاٹتا ہے — مکمل طور پر GB/T 5226.1 اور دیگر بین الاقوامی صنعتی حفاظتی معیارات کے مطابق۔

کیبنٹ بیس پر ایک آزاد گراؤنڈنگ کاپر بس بار نصب کیا جاتا ہے، جو جامد خارج ہونے اور رساو کے خطرات کو کم کرنے کے لیے تمام اندرونی آلات کے انکلوژرز کی قابل اعتماد، کم رکاوٹ والی گراؤنڈنگ کو یقینی بناتا ہے۔

- ہائی اسپیک اجزاء کا انتخاب:

بنیادی اجزاء—بشمول سرکٹ بریکر، رابطہ کار، اور ریلے—صنعتی درجے کے معروف مینوفیکچررز (مثلاً، سیمنز، شنائیڈر الیکٹرک، چِنٹ) سے حاصل کیے جاتے ہیں، جو کہ بار بار اسٹارٹ اسٹاپ سائیکل اور برقی مقناطیسی مداخلت کے تحت غیر معمولی پائیداری کے لیے منتخب کیے جاتے ہیں، جو بلا تعطل 24/7 ایکسٹروڈر آپریشن کو سپورٹ کرتے ہیں۔

ٹرمینل بلاکس مضبوط، کمپن مزاحم کنکشن کو یقینی بنانے کے لیے ہائی کرنٹ اسپرنگ کلیمپ یا اسکرو قسم کے ڈیزائن استعمال کرتے ہیں — طویل سائیکل، زیادہ بوجھ والے آپریشن کے دوران ڈھیلے ہونے، آرکنگ، یا تھرمل انحطاط کے خطرات کو کم کرتے ہیں۔

ماڈیولرٹی اور اسکیل ایبلٹی

- معیاری ماڈیولر ڈیزائن:

پاور اور کنٹرول دونوں سرکٹس معیاری ماڈیولر آرکیٹیکچر کی پیروی کرتے ہیں، جس سے متنوع یونگٹے ایکسٹروڈر کنفیگریشنز میں تیزی سے موافقت کو چالو کیا جاتا ہے—بشمول (سنگل سکرو، ٹوئن سکرو، اور مختلف موٹر پاور ریٹنگز پر پھیلے ہوئے ماڈلز—اور مستقبل کی منصوبہ بندی کے بغیر ہموار انضمام کی سہولت فراہم کرنا۔ سسٹمز، خودکار ورک سٹیشنز، یا ان لائن کوالٹی مانیٹرنگ)۔

- کافی محفوظ جگہ:

کابینہ میں فراخ ریزرو ٹرمینل بلاک پوزیشنز اور بڑھتی ہوئی جگہ شامل ہے، I/O سگنلز اور پاور سرکٹس کی لچکدار توسیع کو کسٹمر کی مخصوص ضروریات کو ایڈجسٹ کرنے کی اجازت دیتا ہے—جیسے کہ گریوی میٹرک میٹرنگ فیڈرز، ریئل ٹائم آن لائن سینسر، یا خودکار اسکرین چینجرز۔

اینٹی مداخلت اور آپریشنل استحکام

- EMC کے مطابق ڈیزائن:

پاور اور کنٹرول وائرنگ کے درمیان سخت جسمانی علیحدگی، حساس سگنلز کے لیے شیلڈ کیبلز کا استعمال، اور اعلیٰ طاقت والے آلات (مثلاً، انورٹرز، موٹرز) کے ذریعے پیدا ہونے والی برقی مقناطیسی مداخلت کو مؤثر طریقے سے دبانے کے لیے، LC، اور LC کے بغیر کام کرنے کے قابل، کو یقینی بناتا ہے۔ HMI ڈسپلے۔

- تھرمل مینجمنٹ اور ماحولیاتی موافقت:

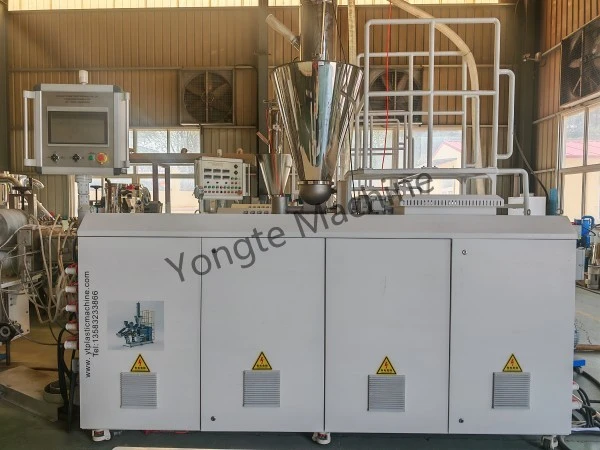

کابینہ کے دروازوں اور سائیڈ پینلز میں ضم ہونے والے وینٹیلیشن لوور قدرتی کنویکشن کولنگ کو فروغ دیتے ہیں، اندرونی اجزاء کے لیے زیادہ سے زیادہ آپریٹنگ درجہ حرارت کو برقرار رکھتے ہیں اور تھرمل ایجنگ کو روکتے ہیں۔

دھول سے مہر بند کیبنٹ ڈیزائن — جس میں گسکیٹ والے دروازے اور مہر بند کیبل اندراجات شامل ہیں — دھول، تیل کی دھند اور مکینیکل کمپن سے خصوصیت والے فیکٹری ماحول میں قابل اعتماد کارکردگی کو یقینی بناتا ہے، اس طرح جزو کی سروس کی زندگی میں توسیع ہوتی ہے۔

آپریشن اور دیکھ بھال میں آسانی

- بدیہی انسانی مشین کا تعامل:

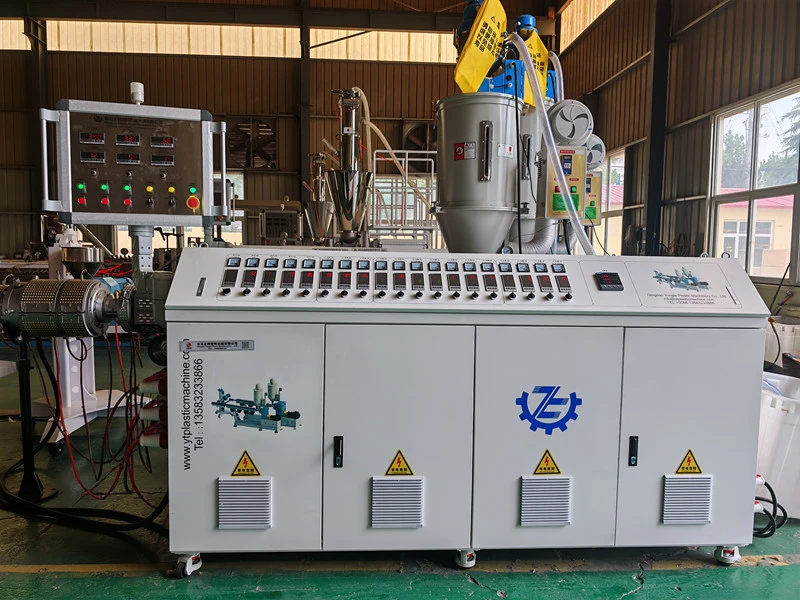

کیبنٹ کے بیرونی حصے پر ایک بلٹ ان ٹچ اسکرین آپریٹر پینل ریئل ٹائم مانیٹرنگ اور اہم اخراج کے پیرامیٹرز کی ون ٹچ ایڈجسٹمنٹ کو قابل بناتا ہے—بشمول بیرل کا درجہ حرارت، اسکرو اسپیڈ، پگھلنے کا دباؤ، اور آؤٹ پٹ ریٹ — آپریٹر کی کارکردگی کے لیے ایک واضح، صارف دوست انٹرفیس کے ساتھ۔

- تیز بحالی ڈیزائن:

تمام اجزاء اور ٹرمینل بلاکس پر یکساں طور پر لیبل لگا ہوا ہے اور سرکاری الیکٹریکل اسکیمیٹکس کا حوالہ دیا گیا ہے — تیزی سے غلطی کی تشخیص اور حل کو قابل بناتا ہے۔

تہہ دار فزیکل لے آؤٹ تکنیکی ماہرین کو وسیع پیمانے پر جدا کیے بغیر ناقص سرکٹس کو الگ تھلگ کرنے اور ان تک رسائی کی اجازت دیتا ہے، جس سے غیر منصوبہ بند ڈاؤن ٹائم میں نمایاں کمی واقع ہوتی ہے۔

وقف شدہ بائیں طرف کیبل انلیٹ زون محفوظ کیبل اینکرنگ کے لیے آزاد، تناؤ سے نجات پانے والے ٹرمینلز کا استعمال کرتا ہے — مستقبل کی دوبارہ ترتیب یا فیلڈ میں ترمیم کو ہموار کرنا۔

Extruder مخصوص حسب ضرورت

- عین مطابق پاور میچنگ:

پاور سرکٹس کو موٹر پاور، ہیٹنگ لوڈ، اور Yongte ایکسٹروڈرز کی معاون ڈرائیو کی ضروریات کو پورا کرنے کے لیے انجنیئر کیا گیا ہے — ہیٹر، مین اور معاون موٹرز، واٹر پمپس، اور دیگر اہم بوجھ — اوورلوڈ، کم وولٹیج، یا فیز عدم توازن کے خطرات کو ختم کرنے کے لیے مستحکم، غیر اتار چڑھاؤ والی فراہمی کی ضمانت دیتے ہیں۔

- آپٹمائزڈ کنٹرول منطق:

پہلے سے لوڈ کیے گئے ایکسٹروڈر کے لیے مخصوص کنٹرول الگورتھم سیگمنٹڈ بیرل ٹمپریچر پروفائلنگ، کلوزڈ لوپ اسکرو اسپیڈ ریگولیشن، سنکرونائزڈ فیڈنگ کنٹرول، اور ذہین فالٹ سیلف ڈائیگنوسس کو سپورٹ کرتے ہیں جو کہ متنوع تھرمو پلاسٹک ایپلی کیشنز کے منفرد عمل کے تقاضوں کے مطابق بنائے گئے ہیں، بشمول VC، سابقہ ​​WPC، PET  سائیکل۔

- بے کار ڈیزائن:

اہم سرکٹس - بشمول مین ڈرائیو موٹر اور انفرادی ہیٹنگ زونز کے لیے - عارضی بوجھ کے اتار چڑھاو کو جذب کرنے اور متغیر آپریٹنگ حالات میں بھی مسلسل، بلاتعطل پیداوار کو برقرار رکھنے کے لیے بلٹ ان صلاحیت والے ہیڈ روم کو شامل کرتے ہیں۔

2. مکمل ایکسٹروڈر سسٹم کے ساتھ ہم آہنگی کے فوائد

- انٹیگریٹڈ سسٹم انٹیگریشن:

کابینہ مکمل طور پر پری وائرڈ ہے اور ایکسٹروڈر مین یونٹ کے ساتھ مل کر فیکٹری ٹیسٹ شدہ ہے۔ تمام اندرونی کیبلنگ اور فنکشنل کمیشننگ ڈیلیوری سے پہلے مکمل ہو جاتی ہے — فوری پیداوار کی تیاری کے لیے مین پاور سپلائی کے صرف آن سائٹ کنکشن کی ضرورت ہوتی ہے، اس طرح فیلڈ کی تنصیب کا وقت اور پیچیدگی کم سے کم ہوتی ہے۔

- نقل و حرکت اور ماحولیاتی تحفظ:

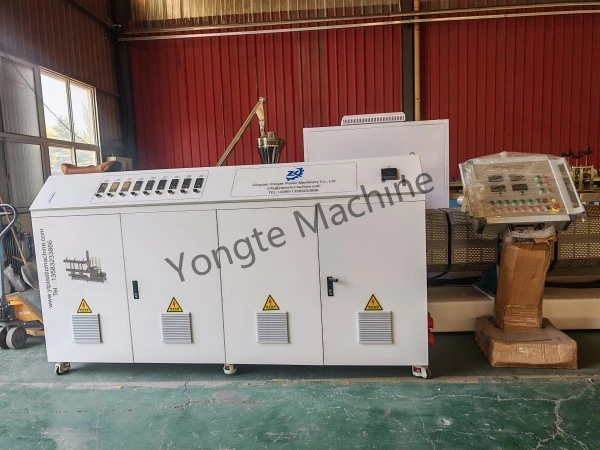

کیبنٹ بیس پر نصب ہیوی ڈیوٹی کاسٹر ورکشاپ کے اندر ہموار، ٹول فری لوکیشن کو قابل بناتے ہیں۔ کیبنٹ انکلوژر سنکنرن مزاحم، آئل پروف پاؤڈر لیپت شیٹ میٹل کا استعمال کرتا ہے — جو صنعتی مینوفیکچرنگ ماحول میں طویل مدتی پائیداری کے لیے انجنیئر ہے۔

- برانڈنگ اور ریگولیٹری تعمیل:

کابینہ نمایاں طور پر Yongte برانڈ کا لوگو اور رابطہ کی سرکاری معلومات دکھاتی ہے۔ یہ بیرون ملک مقیم صارفین کے لیے عالمی ریگولیٹری اور تعمیل کی ضروریات کو پورا کرنے کے لیے کلیدی برآمدی سرٹیفیکیشن کے معیارات — بشمول CE اور UL — کی مکمل تعمیل کرتا ہے۔

خلاصہ

Yongte extruder الیکٹریکل کنٹرول کیبنٹ ایک صنعتی درجے کا، انتہائی قابل بھروسہ، اور ایپلیکیشن کے لیے موزوں الیکٹریکل کنٹرول سسٹم ہے۔ اس کے بنیادی فوائد میں شامل ہیں:

✅ محفوظ اور قابل اعتماد: کثیر سطحی حفاظتی فن تعمیر، پریمیم صنعتی اجزاء، اور 24/7 آپریشنل تیاری

✅ عقلی ترتیب: ماڈیولر، پرتوں والی جسمانی تنظیم؛ طاقت اور کنٹرول سرکٹس کی سخت علیحدگی؛ مؤثر EMI تخفیف؛ بحالی کی آسان رسائی

✅ اعلی اسکیل ایبلٹی: I/O کی توسیع اور پاور اپ گریڈ کے لیے فراخ مختص جگہ — تیار ہوتی پروڈکشن لائن کی ضروریات اور حسب ضرورت انضمام کی حمایت

✅ پریمیم دستکاری: معیاری، رنگ کوڈ والی وائرنگ؛ یکساں لیبلنگ؛ صحت سے متعلق اسمبلی بین الاقوامی بجلی کی تنصیب کے معیار کے ساتھ منسلک

✅ اعلیٰ عمل کی موافقت: اخراج کے لیے مخصوص کنٹرول منطق اور بے کار پن — مختلف پلاسٹک پروسیسنگ ایپلی کیشنز میں مستقل، مستحکم کارکردگی کو یقینی بنانا

یہ جدید کنٹرول کیبنٹ Yongte extruders کے مستحکم، موثر اور قابل بھروسہ آپریشن کے لیے بنیادی گارنٹی کے طور پر کام کرتی ہے—خاص طور پر اعلیٰ قابل اعتماد پیداواری ماحول کے لیے موزوں ہے، بشمول wood-plastic composite (WPC) لائنز، پلاسٹک پائپ کا اخراج، پلاسٹک شیٹ اور پروفائل لائنز، اور پلاسٹک کی ری سائیکلنگ کے فضلے کے نظام۔
